2025 年に最も費用対効果の高い工場設計ソリューション

工場設計 コスト効率の最適化には、地域、地理的位置、生産規模などの要素を慎重に検討する必要があります。この記事では、Namtrungconsが工場建設の準備と建設コストの最適化のプロセスにおいて重要な情報をご紹介します。

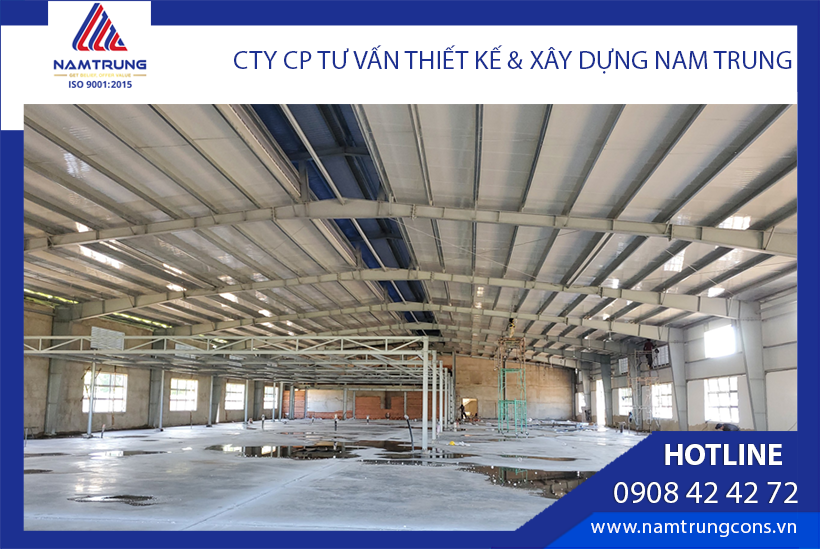

Chung Ah Vina メンブレンフィルター工場

1) 建設前の工場設計

工場建設前の設計は、建設プロセスとすべての項目の詳細な計画の基礎となるため、重要なステップです。以下に、工場建設前に設計を行う必要がある重要な理由をいくつか挙げます。

• スペースとレイアウトの最適化：事前設計は、工場内の使用可能なスペースとレイアウトを最適化するのに役立ちます。設計エンジニアは、機械、経路、保管エリアの配置を検討し、効率性と利便性を確保できます。
• 建設コストとコスト管理：事前設計により、より正確な建設コストの見積りが可能になります。必要な資材、労働力、設備を決定し、コスト管理をより効果的に行うことができます。
• 法令遵守：工場を事前に設計することで、プロジェクトが建築、安全、環境に関する規制に完全に準拠していることを確認できます。これにより、法令違反のリスクが軽減され、高額な罰金を回避できます。
• 技術的な実現可能性：事前設計は、プロジェクトの技術的な実現可能性を評価するのに役立ちます。これにより、構造、電気設備、配管システムなどの要素を明確に定義することができ、建設中の不要な問題を回避するのに役立ちます。
• 時間と修理コストの節約：詳細な設計は、建設中に発生する可能性のあるエラーを防ぐのに役立ちます。設計段階でエラーを検出して修正することで、多大なコストを回避し、時間を節約できます。
• 生産効率の確保：工場設計を最適化し、最高の生産効率を確保します。生産ライン、機械の配置、冷却システムなどの詳細を計算で算出し、生産要件を満たすことができます。
• プロジェクト管理の基盤を構築する: 事前設計により正確な青写真が提供され、プロジェクト マネージャーが進捗状況を簡単に追跡し、プロジェクトに関わる全員に十分かつ正確な情報を提供できるようになります。

建設前の工場設計は、プロジェクトが効率的、安全かつ経済的に実施されることを保証するのに役立ちます。

2) 工場の設計プロセス:

Shinilファクトリー、Nam Trung デザイン＆建設

工場のニーズ、性質、規模に応じて、投資家は設計部門に基本設計または詳細設計を依頼することができます。Nam Trungでは、2つの工場設計プロセスを採用しています。

a) 基本的な工場設計プロセス（2段階工場設計）

– ステップ1：基本設計

– ステップ2：設計と構築

基本設計内容:

基本設計は 2 つの部分で構成されます。

– パート1：ワークショップの設計の説明

• 建設予定地の概略、設計図、プロジェクトマスタープラン、または線状建設プロジェクトの場合は路線図。プロジェクトの位置、建設規模、プロジェクト項目と地域の技術インフラとの関連性の概要を添付します。
• 技術計画、技術チェーン（技術を必要とするプロジェクトの場合）。
• 建築計画（建築を必要とするプロジェクトの場合）。
• プロジェクトの主要な構造計画、技術システム、主要な技術インフラ。
• 法的規制に基づく環境保護計画、消防計画。
• 適用される主要な基準および規制の一覧。

– パート2：基本設計図

• 敷地全体図またはルート計画図（ルート上に建設される建設プロジェクトの場合）。
• 技術図、技術線図（技術要件のあるプロジェクトの場合）。
• 建築図面（建築要件のあるプロジェクトの場合）。
• 主な構造計画、プロジェクトの主な技術システム、およびその地域の技術インフラストラクチャとの接続システムの図面。

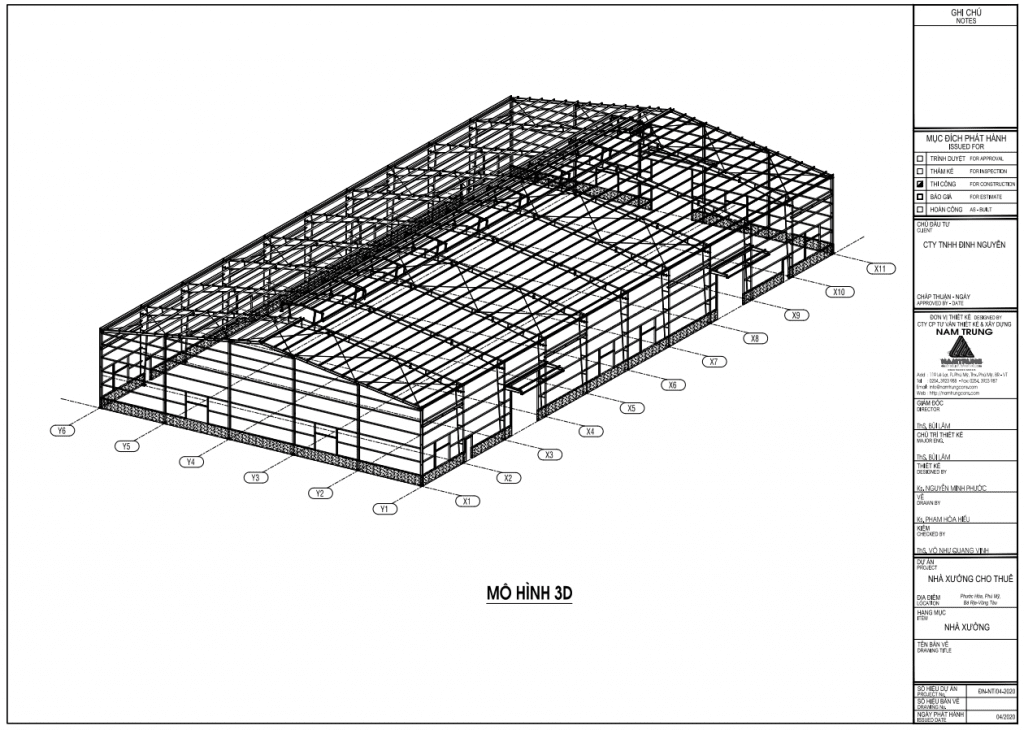

工場設計図

施工設計内容：

設計説明書、設計図面、関連する建設調査書類、および建設見積書を含みます。建設図面設計とは、適用される規制、基準、および建設中の実施条件に従って、技術的パラメータ、使用材料、および構造の詳細を完全に示す設計を指します。

b) より詳細な工場設計プロセス（3段階の工場設計）

投資家がより詳細な設計を必要とする場合、当社は3段階のプロセスに従って工場を設計します。

– ステップ1：調査と建設計画の提案

– ステップ2：工場の予備図面を設計する

– ステップ 3: 詳細な図面を作成し、建設コストを見積もります。

調査内容・施工計画案：

• 現場に直接赴き、現地調査、測量、設計オプションの提案を行います。それに加え、技術者は建設工事が適切に行われるよう、技術および技術インフラのオプションも提案します。
• Nam Trung は、セキュリティエリア、オフィスなど、デザインと建築に対する要件が高いプロジェクトに最も合理的な工場建築プランを提供します。
• 規制、工業団地、産業クラスターのプロジェクト工場建設 に従って、環境保護、防火、消火計画をレビューおよび最適化します。
• 建設地域の地質に適した基礎構造を設計し、工場の設計および建設時に適用される主要な基準と規制を定めます。

工場予備設計図の内容：

• 調査と施工計画の提案後、Nam Trung の建築家とエンジニアが、全体計画平面図、各カテゴリーの平面図、そしてプロジェクトの3Dパース図といった具体的な図面を作成し、アイデアを具体化します。これらの図面は、投資家が完成後の姿をより容易に、そして正確にイメージするのに役立ちます。
• 各工場の生産分野、技術ライン、規模に応じて、フロアプランの設計は異なります。そのため、図面には、プロジェクトで建設する必要がある項目を明確に示す必要があります。例えば、以下のような項目です。
• 密度
• 建設境界
• 内部道路システム
• 緑の樹木の密度、…
• さらに、防火設備や避難設備の図面も非常に重要です。

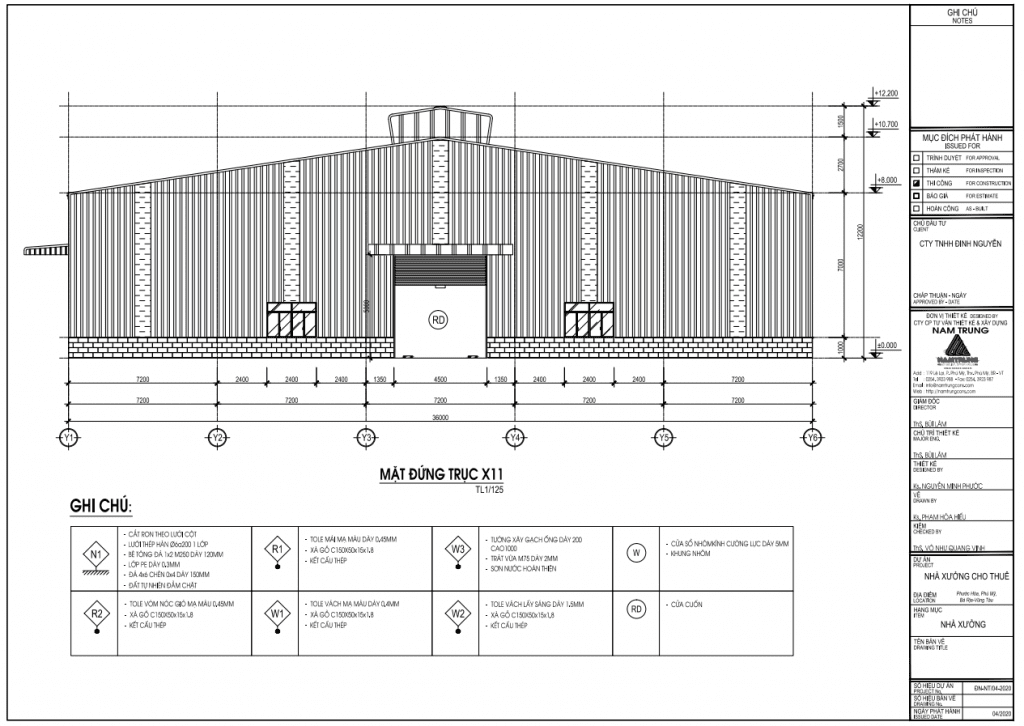

工場立面設計図

詳細図面と工事費見積りの内容：

予備図面は、投資家と建設部門が建設計画について協議し、最終合意に至るための基礎となります。その後、エンジニアと建築家のチームによって詳細な建設図面が完成します。

詳細図面には、建築の詳細から基礎構造図、プレハブ鉄骨図面、接合部、材料の仕様、M&E 図面、防火・避難システムまで、すべての建設項目が具体的に示されています。

工場図面には、建築、構造、機械、電気など、プロジェクトのすべての部分が詳細に示され、完全に含まれています。工場プロジェクトの部分には以下が含まれます。

• 本社工場、倉庫
• 内部道路
• 事務所
• 食堂、職員宿舎
• 門、フェンス、守衛所
• 変電所、発電所
• 貯水槽、ポンプ場
• ガレージ
• その他の建築関連設備

部品の詳細な工場設計図

投資家は、詳細な建設図面に加え、建設許可と消防許可も申請する必要があります。請負業者と建設チームは、予算見積書、具体的な作業内容、そして作業量を作成します。これは、後日、建設工事と完了した作業量を承認するための基礎にもなります。

3) Nam Trung 工場設計価格表：

STT	カテゴリー	単価2025（VND/m2）
1	バルク材料倉庫	36000
2	原材料および完成品の倉庫	30000
3	1階建て1スパンの工場	35000
4	Nhà x1階建て多スパン工場	30000
5	多階建て多スパン工場	32000

Nam Trung 設計プロジェクトの画像

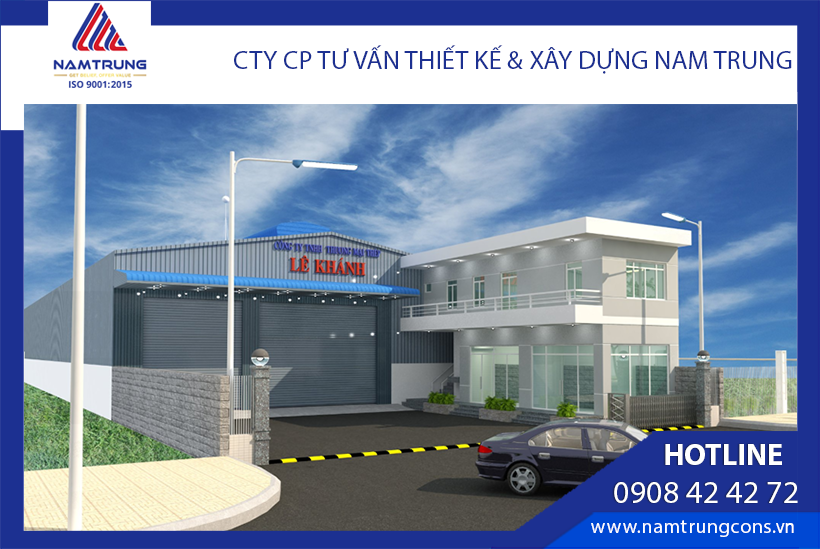

Le Khanh オフィス＆倉庫設計プロジェクト

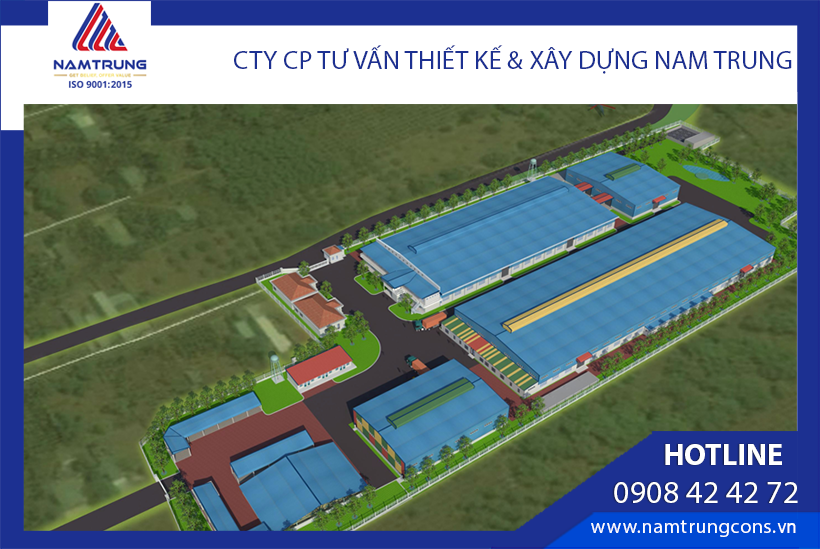

Sang Ing 衣料品工場設計プロジェクト

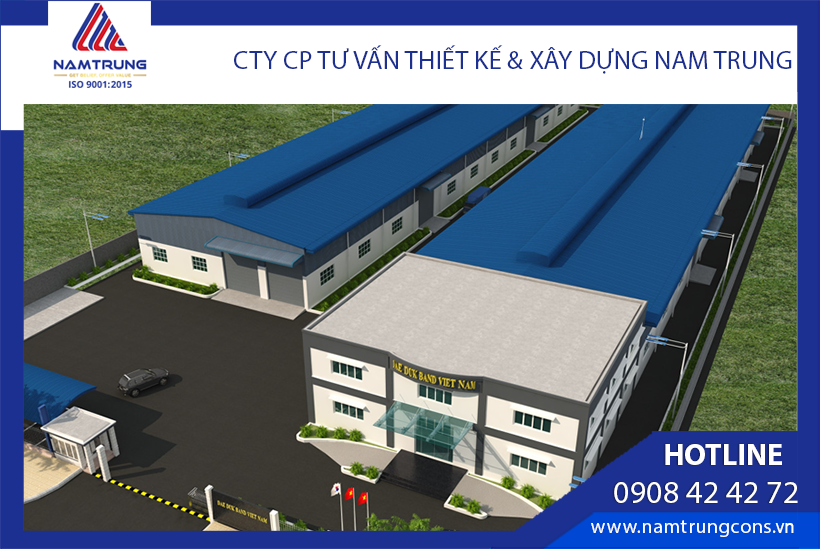

Dae Duck Band ベトナム工場設計プロジェクト

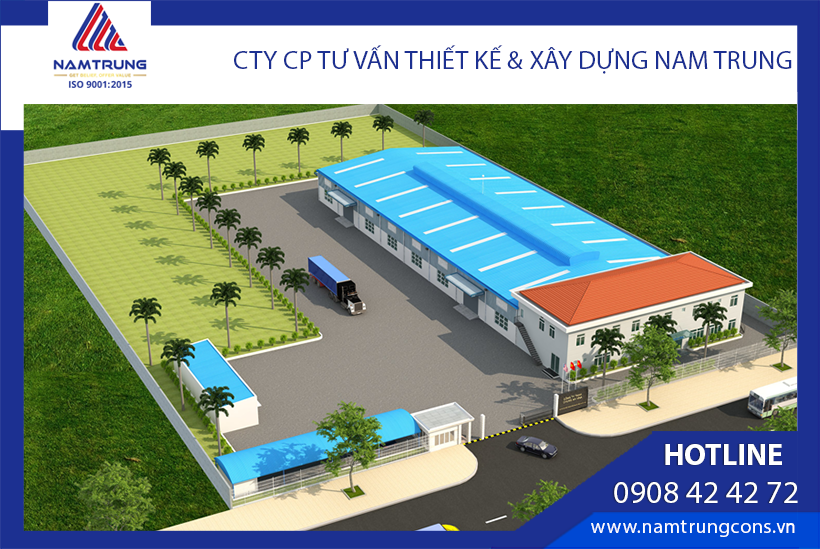

Chung Ah 工場設計・建設プロジェクト

Dongbo Chain ファクトリーデザインプロジェクト

Mapple Maxストーンファクトリーデザインプロジェクト

商業オフィスデザインプロジェクト

4) 費用対効果の高い工場設計：

工場設計の実施には多くの詳細な段階を経ることがわかります。したがって、コストを考慮した最適な工場設計ソリューションを見つけるには、以下の要素を考慮する必要があります。

a) 地理的位置調査:

   – 土地コストと人件費が低い地域を特定します。

   – 発送と配達に便利な場所を選択してください。

b) 生産規模分析：

   – 生産ニーズに基づいて工場の正確な規模を決定します。

   – スペースを無駄なく効率的に使用する.

c) 合理的な設計：

   – オープンな設計手法を使用して、不要なスペースを最小限に抑えます。

   – 機械のレイアウトと生産フローを最適化して、移動時間を最小限に抑え、生産能力を最大化します。

d) 低コストの材料を使用する:

   – 低コストの建築資材を選択しながらも、品質と安全性を確保します。

   – コストと環境への影響を削減するために、リサイクル材料の使用を検討してください。

e) 省エネ:

   – 照明、冷却、生産システムに省エネ技術を使用します。

   – 運用コストを削減するために太陽光発電システムの設置を検討してください。

f) リスク管理:

   – 予期しないコストを回避するために、設計と建設に関連するリスクを評価および管理します。

   – 設計が安全規制および基準に準拠していることを確認します。

g) 生産プロセスの最適化:

   – 生産管理ソフトウェアを使用してプロセスを最適化し、無駄を削減します。

   – 労働生産性を向上させるために、生産プロセスの自動化を検討してください。

上記の要素を組み合わせることで、コストと生産効率の両面で最適な工場を設計できます。建設設計分野で長年の経験を持つ信頼できる機関に調査と計画を依頼することで、投資コストを徐々に削減することができます。

工場設計のご要望がございましたら、ぜひNam Trung までご相談ください。
