산업 및 토목 프로젝트를 위한 조립식 강철 프레임 솔루션

산업화와 현대화 시대에 빠르고 지속 가능하며 경제적인 건설의 필요성이 점점 더 시급해지고 있습니다. 이러한 맥락에서 조립식 철골 은 특히 대규모 산업 프로젝트와 현대식 주택 건설에 적합한 최적의 솔루션으로 인정받고 있습니다. 첨단 기술, 고품질 자재, 그리고 표준화된 생산 공정의 결합을 통해 조립식 철골은 새로운 시대의 건설 트렌드로 자리매김하고 있습니다.

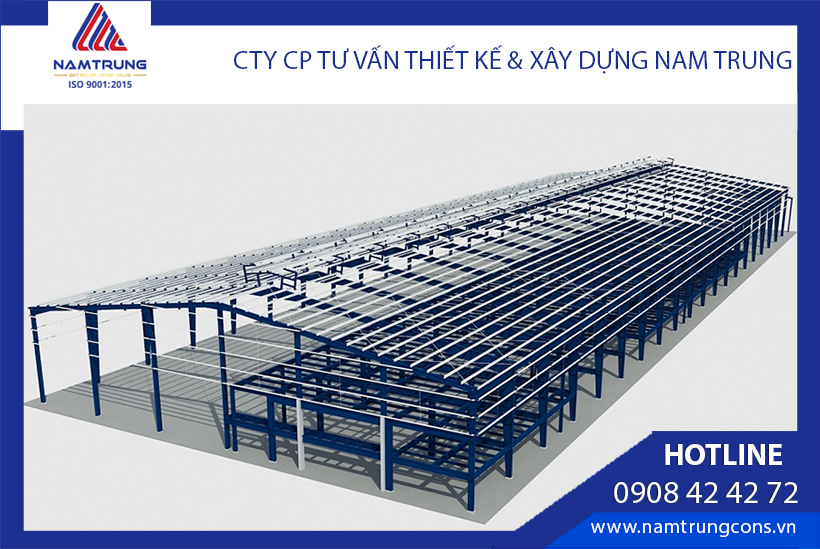

조립식 산업용 강철 프레임 시스템

1. 조립식 강철 프레임이란?

조립식 철골 은 건물의 주요 구조 시스템으로, 공장에서 철골을 설계, 조립하여 현장으로 운반하여 조립하는 방식입니다. 전체 공정은 설계 – 가공 – 조립의 세 단계로 구성되며, 매우 높은 수준의 정확도를 자랑합니다.

기본 구조는 다음과 같습니다:

• 메인 프레임: 기둥, 트러스 – 주요 하중 지지.
• 서브 프레임: 퍼린, 브레이스, 방풍 바 시스템 – 안정성 확보.
• 연결부: 앵커 볼트, 브래킷, 고강도 연결 볼트.
• 덮개 패널: 골판지, 단열 패널 또는 복합 소재로 제작된 지붕 및 벽.

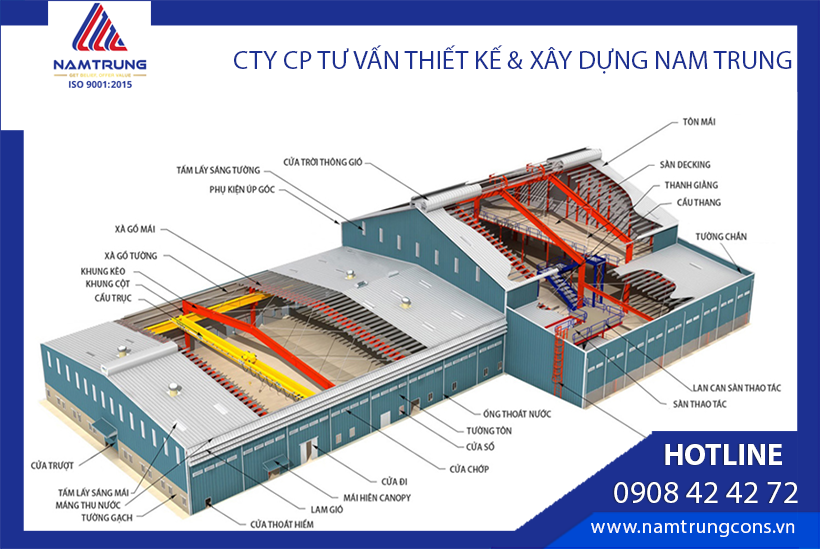

사전 설계된 산업용 강철 건물을 형성하기 위한 구성 요소 및 재료

2. 조립식 강철 프레임 사용의 장점

조립식 철골 건물 의 인기가 높아지는 것은 결코 우연이 아닙니다. 이는 이 공법이 제공하는 다음과 같은 뛰어난 장점들 때문입니다.

✔ 공사 기간 단축

• 구성품은 공장에서 사전 제작되어 현장으로 운반되기 전에 동기화 및 품질 검사를 거칩니다.
• 기존 철근 콘크리트 공법 대비 설치 기간을 30~60% 단축합니다.
• 긴급 인계가 필요하거나 진행 상황에 압박을 받는 프로젝트에 적합합니다.

✔ 투자 비용 절감

• 빠르고 간편한 시공 공정 덕분에 인건비가 절감됩니다.
• 경량 자재는 기초 하중을 줄여 기초 비용을 크게 절감합니다.
• 정밀한 설계를 통해 예상치 못한 문제 발생 및 자재 과다 사용 위험을 줄입니다.

✔ 내구성 있는 구조, 우수한 하중 지지력

• 고품질 강철을 사용하여 내구성이 뛰어나고, 힘과 바람에 잘 견딥니다.
• 볼트와 플레이트 연결 시스템은 구조물의 안정성과 완벽한 안전성을 보장합니다.
• 철골 프레임은 정기적인 유지관리를 통해 최대 50년 이상 사용할 수 있습니다.

✔ 건축 설계의 유연성

• 중앙 기둥을 여러 개 설치하지 않고도 넓은 스팬과 개방형 공간을 만들 수 있습니다.
• 향후 용도 변경, 확장 또는 리모델링이 용이합니다.
• 현대적이고 미니멀한 건축, 창의적이고 다양한 형태에 적합합니다.

✔ 복잡한 지형 지역에서도 건설 가능

• 경량 구조와 간편한 시공으로 산악 지역, 해안 지역 또는 접근하기 어려운 지역에 적합합니다.
• 시공 중 주변 환경에 미치는 영향을 최소화합니다.

✔ 간단한 유지 관리 및 업그레이드

• 철골 구조물은 검사가 쉽고 수리가 필요한 경우 부품을 교체하기 쉽습니다.
• 분해하여 다른 용도로 재사용할 수 있는데, 이는 콘크리트 구조물에서는 불가능한 일입니다.

✔ 환경 영향 최소화

• 건설 폐기물 감소, 소음 및 먼지 감소.
• 친환경 건축 트렌드와 지속 가능한 개발에 맞춰 재활용성이 높은 자재를 사용합니다.

3. 산업 및 토목 건설 분야의 응용 분야

➤ 산업 부문:

• 제조 공장: 대용량 적재 용량 및 환기 기준을 충족합니다.
• 창고, 물류 센터: 넓은 스팬과 넓은 공간이 필요합니다.
• 콘크리트 믹싱 스테이션, 기계 작업장, 발전소: 높은 정밀도와 내구성이 요구됩니다.

산업용 강철 프레임 하우스 프로젝트 이미지

➤ 민간 부문:

• 철골 빌라 및 타운하우스: 현대적인 디자인으로 시공 시간 단축.
• 레스토랑, 카페, 쇼룸: 독특한 형태 제작, 간편한 확장.
• 리조트, 모텔, 홈스테이: 복잡한 지형에도 시공이 용이하고 비용이 저렴.

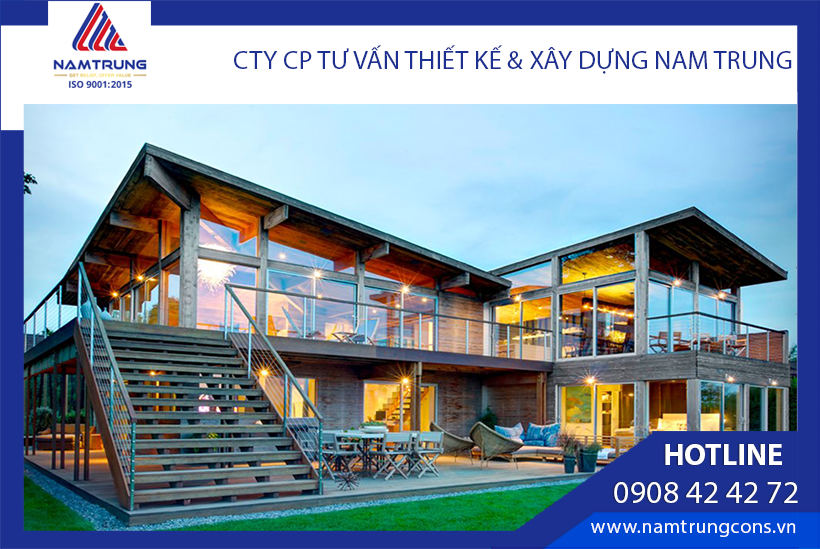

조립식 철골구조를 이용한 토목주택 이미지

4. 철골 프레임 설계 및 설치 과정

사전 설계된 철골 프로젝트 구현 과정에는 엔지니어링, 생산, 시공 등 여러 부서가 긴밀하게 협력하는 여러 논리적 단계가 포함됩니다. 구체적으로는 다음과 같습니다.

🔍 1단계: 설문 조사 및 요구 사항 분석

• 엔지니어 팀은 실제 지형, 지반 상태, 그리고 기본 계획에 대한 조사를 수행합니다.
• 사용 용도(공장, 창고, 주택 등), 면적, 기능, 그리고 희망 하중에 대한 정보를 수집합니다.
• 기능, 미관, 그리고 비용의 균형을 고려한 적합한 솔루션에 대한 사전 협의를 진행합니다.

✍️ 2단계: 기술 및 구조 설계

• 건축 도면과 예비 구조 도면을 작성합니다.
• 베트남 표준(TCVN) 또는 국제 표준(AISC, BS, Eurocode)에 따라 주요 프레임 구성 요소(기둥, 트러스), 브레이싱 시스템, 퍼린 등의 하중 지지력을 계산합니다.
• 사용되는 재료(강철 종류, 두께, 페인트 또는 아연 도금)를 결정합니다.

구조 설계 이미지

📐 3단계: 세부적인 작업 도면 작성

• 생산에 필요한 각 철골 구조물의 상세 도면(시공 도면)을 제공합니다.
• 드릴 구멍, 볼트, 연결부, 플레이트 등의 정확한 위치를 표시합니다.
• 설계와 생산의 동기화를 보장하여 조립 공정을 빠르고 정확하게 진행합니다.

🏭 4단계: 공장에서 구성품 처리

• 강철은 CNC 기계 시스템의 도면에 따라 절단, 드릴링, 용접됩니다.
• 모든 구성품은 각 단계마다 품질 검사를 거친 후, 부식 방지를 위해 샌드블라스팅, 도장 또는 아연 도금 처리됩니다.
• 포장 및 코드화된 제품은 건설 현장에서 정밀 조립이 가능하도록 제작됩니다.

Nam Trung공장 철구조물 가공 현장 사진

🚚 5단계: 건설 현장으로의 운송 및 설치

• 구성품은 특수 차량을 통해 건설 현장으로 운반됩니다.
• 특수 크레인을 이용하여 다음 순서로 설치합니다: 기초 → 기둥 → 트러스 → 퍼린 → 브레이스 → 지붕/벽 패널.
• 접합부는 고강도 볼트로 단단히 조여 완벽한 안전을 보장합니다.

🧪 6단계: 프로젝트 승인 및 인계

• 모든 볼트, 용접부, 지붕 평탄도, 기둥 직진도 등을 점검합니다.
• 철골 구조 표준 및 투자자 요구 사항에 따라 기술 승인을 받습니다.
• 준공 문서 및 유지보수 지침을 포함한 인계.

 전체 공정은 ISO 표준에 따라 엄격하게 관리되어 각 구성 요소의 품질이 보장됩니다.

5. 전통적 구조와의 비교

기준	조립식 강철 프레임	철근 콘크리트
공사 기간	빠름(30 – 50%)	더 길게
오버슈팅 능력	폭(기둥 없이 30m – 60m)	한계
재료 질량	거룻배	무겁고 비싼 파운데이션
확장성	유연한	불편하고 비용이 많이 든다
재사용	가지다	거의 아니다
환경 오염 수준	짧은	건설 폐기물로 인해 높음

6. 조립식 철골주택 프레임 단가 (2025년 기준)

– 평균 가격: 1,800,000 – 2,500,000 VND/m2 (규모 및 기술 요구 사항에 따라 다름)

– 영향을 받는 비용:

• 건물 면적 및 높이

• 지붕/벽 패널 및 단열재 유형

• 지형 및 운송 조건

• 방청도료 및 도금

참고사항: 정확한 견적을 위해서는 자세한 조사와 설계가 필요합니다.

7. 건설 단위 선택 시 참고 사항

• 중개업체 의존도를 줄이기 위해 자체 철강 가공 공장을 보유한 계약업체를 우선적으로 선정하십시오.
• 설계, 시공 및 보증 역량을 점검하십시오.
• 계약업체가 실제로 수행한 프로젝트를 평가하십시오.
• 상세한 기술 도면과 투명한 견적을 요청하십시오.

8. Namtrungcons – 남부의 명망 있는 철골 구조 건설 회사

Nam Trung 소개 영상

다년간의 경험을 갖춘 엔지니어 팀과 현대적인 공장 시스템을 갖춘 Nam Trung은 전국 수백 개의 공장, 쇼룸, 철골 타운하우스 프로젝트의 신뢰할 수 있는 파트너로서 자부심을 느낍니다. 설계부터 생산, 시공까지 완벽한 솔루션을 제공하며, 다음과 같은 약속을 지킵니다.

• 일정 준수 – 기술 표준
• 경쟁력 있는 가격 – 장기적인 애프터서비스
• 요청 시 심층적이고 유연한 기술 자문 제공
